DYW60為外置單泵干式一-體化污水提升裝置，它主要應用于小型公共臺盆下安裝、住宅或別墅的單個衛生間的污、廢水場合。它既可以安裝于基坑內也可同層安裝。
DYW60污水提升器為箱泵一-體式, 水泵干式安裝,采用渦流式葉輪，箱體采用耐腐性PE材質，設備小巧、安裝方便，可滿足多個方位的進水安裝需求，設備含有2個頂部De110進水口，3個側面De110接口，2個側面De50接口，設備出水口徑為DN80,通氣口徑為De50。

設備主要性能

●一體化裝置，外置單電機
●渦流式無阻塞葉輪
●標稱容積60L
●耐腐蝕PE材質
●結構緊湊，安裝方便
●智能型專業控制單元
●Qmax=45m3/H
.●Hmax=16 m
●氣壓/浮球雙控液位
●可拆卸鑄鐵止回閥
●介質溫度:≤40°
●pH: 6-8
●整機防護等級(控制箱除外) : IP68

技術參數表

設備規格	水泵功率(KW）	水泵臺數	葉輪形式	供電電源	出水口徑（MM）	箱體標稱容積（L）	流量m³/h	1.9	3.8	5.7	7.6	9.5	11.4	13.3	15.2	17.1
DYW60-75L	0.75	一	渦流型	220/380	De90/DN80	60	揚程	12.4	9.1	7.8	7	6.4	5.4	4.2	3.3
DYW60-110L	1.1							13.1	11.7	11.1	9.9	9.4	8.6	7.4	6.4	5.1
DYW60-150L	1.5							15.6	12.5	11.7	11.1	10.5	9.7	8.6	6.9	5.5

設備規格	運行模式	每小時最大啟動次數	介質溫度	工作頻率	最大過流直徑	防護等級	絕緣等級	設備整重量
DYW60-75L	間歇工作	45	＜40°	50HZ	40MM	IP68	F	32KG
DYW60-110L								33KG
DYW60-150L								40KG

主要配置表

序號	主要部件	數量
1	渦流泵	1臺
2	智能控制箱	1個
3	液位啟停裝置	2套
4	De110進水軟接	1套
5	De50通氣軟接	1套
6	DN80出水軟接	1套
7	DN80可拆卸止回閥	1套
8	檢修蓋	1個

推薦安裝配件表

序號	主要部件
1	De110進水軟接
2	De50進水軟接
3	DYW60污提主機
4	DN80可拆卸止回閥
5	De90出水軟接
6	De50球閥
7	De90球閥
8	Exc-03智能控制器
9	出水強排固定架
10	De50通氣管路
11	De90出水強排管

型號	功率（KW）	容積(L)	尺寸（LWH）	進水口	出水口	排氣口
DY75-60	0.75	60	620620400	DN100(Φ110)	DN50(Φ63)	DN40(Φ50)
DY110-60	1.1	60	620620400	DN100(Φ110)	DN50(Φ63)	DN40(Φ50)

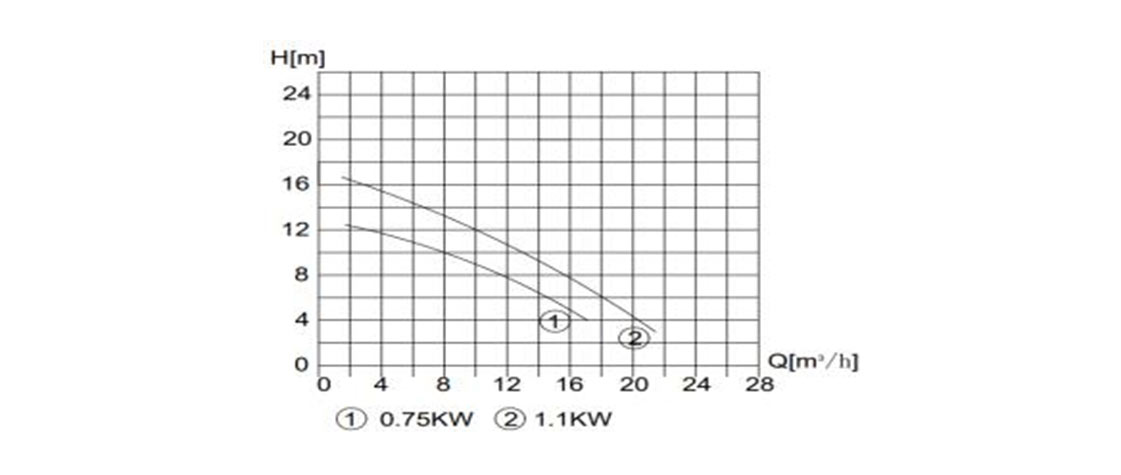

型號 電壓 V 電流 A 揚 程 m 4 6 8 10 12 14 16 18
DY75-60 220/380 5.2/1.8	流量（m3/h）	15 14 12 8 3.6
DY110-60 220/380 6.6/2.6		15 14 12 8 3.6

序號 名稱型號 數量備注	序號 名稱型號 數量	備注
1 控制箱 DYK-01 1 標配	7 輔止回閥 DN40 1	選配
2 進水軟接 DN100 1 標配	8 輔泵 1	選配
3 進水法蘭 DN100 1 標配	9 輔泵閘閥 DN40 1	選配
4 出水法蘭 DN50 1 標配	10 進水閘閥 DN100 1	選配
5 出水軟接 DN50 1 標配	11 出水閘閥 DN50 1	選配
6 通氣軟接 DN40 1 標配
